Übersicht
Der COH24 ist ein 90° optischer Hybrid mit einer einzigen Polarisation, der es ermöglicht, Phase und Amplitude aus einem einzigen Polarisationssignal zu extrahieren, indem vier 90° phasenstufige Interferenzen zwischen dem Signal und einem Lokaloszillator (LO) durchgeführt werden.
Produktdetails
（90° optische Hybride）
1und Beschreibung
Der COH24ist a
Einzelpolarisierung 90° optischer Hybrid, der es ermöglicht, Phase undAmplitude des einzelnen Polarisationssignals durch Ausführung von vier 90° Phasenstufen
Interferenzen zwischen dem Signal und einem LocalOscillator (LO). Der COH24-X ist ein
optischer Hybrid der neuen Generation mit verbesserten Leistungen (unter anderem eine
breiterer Betriebswellenlängenbereich und viel bessere doppelte Uniformitäten).
Der COH28
und
COH28-X basieren auf zwei optischen Hybriden mit einer einzigen Polarisation von 90°, die
Phase, Amplitude und Polarisation eines Signals mit beliebiger Polarisation extrahieren.
Diese
Produkte sind rein passiv und athermal. Die COH24-X und COH28-X verfügen auch über eine
Phasenstimmbarkeitsoption zur perfekten Einstellung der 90° des Hybrids
abhängig von der verwendeten Wellenlänge.
2 – Block
Diagramm

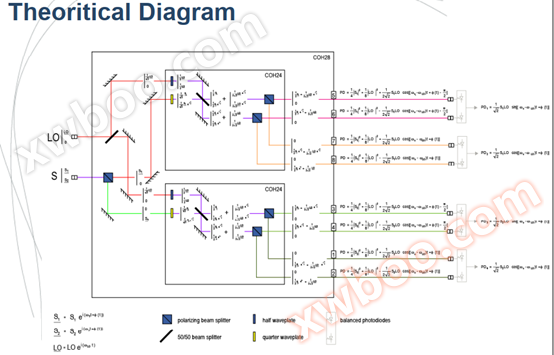

Unten ist
ein Blockdiagramm, das zeigt, wie die vier 90°-Phasen schritten. Interferenzen erfolgen
im optischen Hybrid.
Die

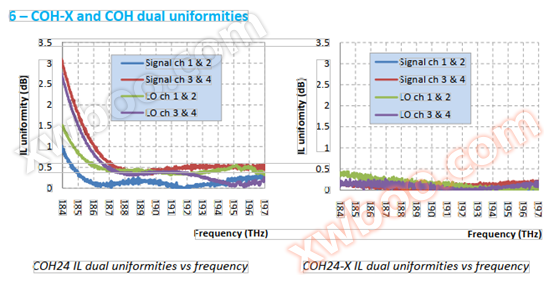

Die obigen Grafiken vergleichen die doppelten Uniformitäten, einen Schlüsselparameter der 90° optischen
Hybride, für den SignalandLO eines Standardhybriden (COH) und einer neuen Generation
(COH-X). Wir können deutlich sehen, dass COH-X eine viel bessere doppelte Uniformität aufweist.
über einen breiteren Bereich.
7 – Phase
Tuning-Option

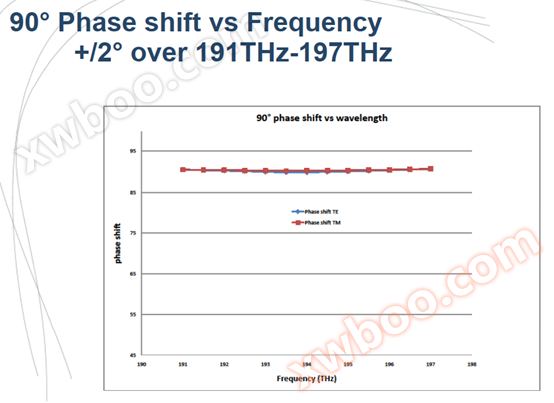

Die 90°-Phasenverschiebung der Hybriden hängt von
leicht auf der Wellenlänge. Zum Beispiel steigt es um etwa 2° bis 3° über die
C-Band. Das heißt, wenn bei 191THz die Phasenverschiebung 88,5° beträgt, wird es
ca. 91,5° bei 197THz (siehe nächster Absatz für einige typische Messungen).
Für einige
Anwendungen kann es nützlich sein, eine sehr präzise 90 ° Phasenverschiebung zu haben
die Wellenlänge, bei der Sie arbeiten. Das ist, was die Phasenabstimmbarkeitsoption auf
COH-X ermöglicht. Mit dieser Option können zwei Spannungen (V1 und V2) zwischen 0V und 4V
auf thehybrid angewendet werden. Man wird die Phasenverschiebung erhöhen, wenn thesecond eine
wird es verringern. Daher kann für jede Wellenlänge im OWR die Phasenverschiebung
