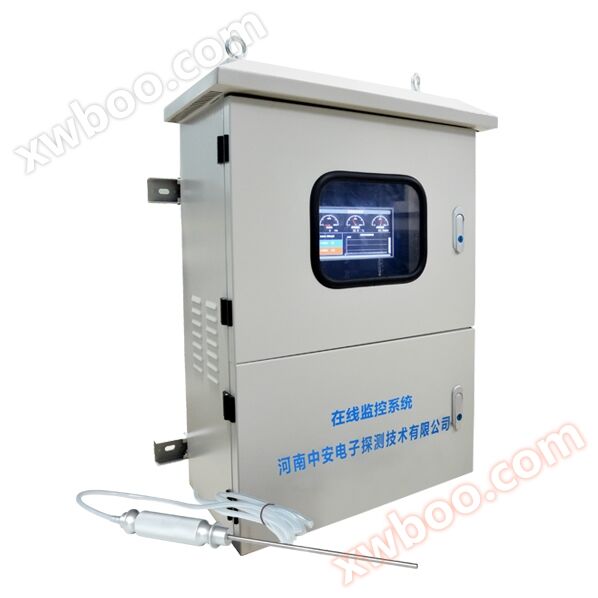

S400-T Online-Überwachungssystem

Produktbeschreibung von Online-Überwachungssystemen für flüchtige organische Stoffe

Das Online-Überwachungssystem für flüchtige organische Stoffe vom Typ S400-T kann an Orten angewendet werden, die die Konzentration von TVOC-Gasen enthalten, sobald die Konzentration von TVOC-Gasen überschritten wird, wird eine Alarmmeldung angezeigt, kann die Konzentration von TVOC-Gasen genau erkannt werden und den Echtzeit-Konzentrationswert vor Ort anzeigen, die Standardsignalausgabe hat die Vorteile der Signalstabilität, der Empfindlichkeit und der Präzision.

Das Online-Filterprüfsystem Typ S400-T eignet sich für die Umweltsicherheit, die Petrochemie, die Stahlschmelze und andere Industrien und Sektoren und ermöglicht die Echtzeit-Online-Überwachung in einer Vielzahl komplexer Umgebungen in der Petrochemie, der Biochemie, der Pharmaindustrie, der industriellen Lackierung, der Maschinenbau, dem Verpackungsdruck, der Elektronikproduktion, der synthetischen Leder-, der Lackierung-, der Bekleidungsverarbeitung, der Möbelherstellung und der Klebstoffherstellung.

S400-T-Typ Online-Filter-Inspektionssystem verwendet das international bekannte hochpräzise PID-Ionen-Inspektionsprinzip, die integrierte Arbeitsweise der Saugpumpe, die entsprechende Zeit ist schnell; hohe Genauigkeit; Lange Lebensdauer; Breiter Gaserfassungsbereich; Die hohe Störungsschutzkapazität verfügt über 4-20mA, RS485 / M-BUS und andere Standard-Ausgangssignale, die bequem in das Überwachungssystem integriert werden können. Zweistufige Schaltvolumenausgang; Live-LCD-Anzeige, Infrarot-Fernbedienung externe Einstellung, Einstellung; Der Sensor kann das Gas in der Umgebung über große Entfernungen als elektrisches Signal übertragen und das Signal an ein Sekundärgerät übertragen, das direkt vom Computer hochgeladen oder an ein DCS-System angeschlossen werden kann. Es ist auch möglich, die Konzentration von flüchtigen organischen Verbindungen in einer kontinuierlichen Fernüberwachungsumgebung mit der lokalen Umweltüberwachungsplattform zu docken.

Die Produkte des Online-Überwachungssystems für flüchtige organische Stoffe Typ S400-T bieten sowohl die Anzeige des Feldbulmers als auch die Anzeige des Feldblickens und zeigen die überwachten Feldkonzentrationen in Echtzeit an. Der gesamte Prozess wird automatisiert und erfordert keinen menschlichen Eingriff.

◆ Hochpräzises PID-Ionen-Prüfprinzip

◆ Integrierte Luftsaugpumpe arbeitet, schnelle Reaktionszeit

◆ Hohe Präzision, lange Lebensdauer

◆ Erkennung von Gasbereichslicht

◆ Starke Störungsbekämpfung

4-20mA, RS485 / M-BUS und andere Standardsignalausgänge für die einfache Integration in das Überwachungssystem

◆ Zweistufiger Schaltvolumenausgang

◆ Live-LCD-Anzeige, Infrarot-Fernbedienung externe Einstellung, Einstellung

◆ Internationale umweltfreundliche Produkte

Systemzusammensetzung:

Zusammensetzung des Online-Überwachungssystems für flüchtige organische Stoffe: Vorbehandlungseinheit, Gasanalyseeinheit

Produktleistung von Online-Überwachungssystemen für flüchtige organische Stoffe:

Das Online-Überwachungssystem Typ S400-T ist gegen Blitz, Anti-Statik und eine Vielzahl von Verbindungsmethoden verfügbar, EMI-, EMV-elektromagnetische Störungen, Impuls-Stromschläge usw. Das Instrument erfüllt die nationalen Anforderungen, verfügt über einen Standard-Drei- oder Vier-Leiter-Analog-Signalausgang, 2 Reihen von Relais-Schaltvolumenausgängen und einen Standard-Bus-Ausgang RS485 (RTU-Format), der den Computer oder das DCS-System direkt hochladen kann. Die Messgeräte können Kabelübertragung, LAN, Internet, drahtlose Übertragung, Glasfaser usw. (2 km, 5 km, unbegrenzte Entfernung) anpassen und Daten auf dem Computer speichern, analysieren und drucken.

Eine drahtlose Übertragungsmethode ist optional, wie GPRS, die auf einen Cloud-Server oder eine Online-Erkennungsplattform der lokalen Regierung hochgeladen werden kann. Das Online-Überwachungssystem Typ S400-T unterstützt OEM- oder ODM-Anpassungen.

Vorbehandlungsprozess

Das Überwachungsgas wird nach der Druckeinstellung durch den Staubfilter durch partikuläre Verunreinigungen gefiltert und das Hochtemperaturgas nach der Kühlvorrichtung gekühlt. Einige Umgebungs-Hochtemperatur-Gase enthalten Feuchtigkeit, nach der Kondensation des Wassergases getrennt werden, die Wasserfiltereinrichtung enthält das Abwasserventil nach der eingestellten Zeit, regelmäßige Abwasserung, um die Korrosion von Feuchtigkeit auf Metalleinrichtungen wie Sensoren zu vermeiden, nach der Behandlung der Durchflussanpassung des Probengases in das Sensorlager zur Konzentrationsanalyse.

Druckeinstellung:

Ein Teil des Umgebungsdrucks vor Ort ist sehr druckvoll (101 KPa), und vor der Probenahme muss der Druck an der Umgebungsnahmöffnung angepasst werden. (Diese Behandlungseinheit ist eine externe Einheit, die entsprechend der Feldomgebung angepasst wird und für die Probenahme in positiver oder negativer Druckumgebung geeignet ist).

Entstauben:

Die Entstaubenfilterung verwendet einen Vakuumpumpenfilter, der weit verbreitet in industriellen Vakuumsystemen verwendet wird und wirksam verhindert, dass Festkörper oder Staub in die Vakuumpumpe oder das System eingeatmet werden. Verringern Sie den Verschleiß der Pumpe, verbessern Sie die Zuverlässigkeit des Betriebs der Pumpe, verlängern Sie die Lebensdauer der Pumpe und schützen Sie die Komponenten des Vakuumsystems effektiv.

Dieser Filter ist in voller Stahlkonstruktion, robust und langlebig, geeignet für industrielle Anwendungen und Anforderungen mit nahtlosem Dehnmetallgehäuse, mit Kupferschweißanschluss, luftdichtem hohem Skalierraum, leicht zu reinigen und schnell zu ersetzen. Der Import und Export sind mit Gewindeverbindungen verbunden und können nach Kundenanforderungen spezielle Rohranschlüsse montiert werden. Der Filter ist O-Ring-Dichtung mit einem maximalen Vakuumwert unter 1Pa. Standardkonfiguration Papierfilter mit einer hohen Filtrationsgenauigkeit von 99% (10 Mikron-Partikel), durch die Gastemperatur von -15 ° bis 90 °.

Kühlung:

Diese Kühlanlage ist ein physikalischer Kühlkondensator und hat keine Kühlfunktion. Dieser Kondensator verwendet Kupferrohr-Design, starke Wärmeleitfähigkeit, hydrophile Flügel, effektiv die Wärmeabkühlung zu verbessern.

Filterwasser:

Dieser Trenner verwendet einen Öl-Wasser-Trenner, der hauptsächlich zur Trennung von Feuchtigkeit und Öl in Gasen verwendet wird, um die Auswirkungen der Gasfeuchtigkeit auf die Erfassungsanalyse zu verringern und die regelmäßige Ausscheidung von Feuchtigkeit durch die Steuerung des Elektromagnetventils durch das System.

Gasanalyseeinheit

Das gefilterte saubere Gas wird über das Saugpumpengas an den Sensorbereich geleitet, der Detektor überwacht die Gaskonzentration in Echtzeit und zeigt den Echtzeitkonzentrationswert auf dem Punktmatrix-LCD-Bildschirm an. Das Signal wird an das externe LCD-Touch-Display übertragen. Das LCD-Touch-Display zeigt auch die Lufttemperatur und Luftfeuchtigkeit des Geräts in Echtzeit an, damit die Mitarbeiter die Umgebung in Echtzeit beobachten können.

Online-Überwachungssystem mit + Gasprobenpumpe
