optischer Hybrid

Der COH28und

COH28-X basieren auf zwei optischen Hybriden mit einer einzigen Polarisation von 90°, die

Phase, Amplitude und Polarisation eines Signals mit beliebiger Polarisation extrahieren.

Diese

Produkte sind rein passiv und athermal. Die COH24-X und COH28-X verfügen auch über eine

Phasenstimmbarkeitsoption zur perfekten Einstellung der 90° des Hybrids

abhängig von der verwendeten Wellenlänge.

2 – Block

Diagramm

Unten ist

ein Blockdiagramm, das zeigt, wie die vier 90°-Phasen schritten. Interferenzen erfolgen

im optischen Hybrid.

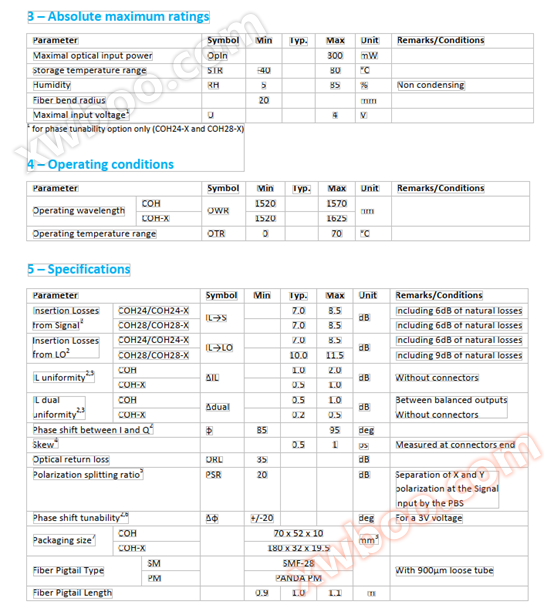

Die

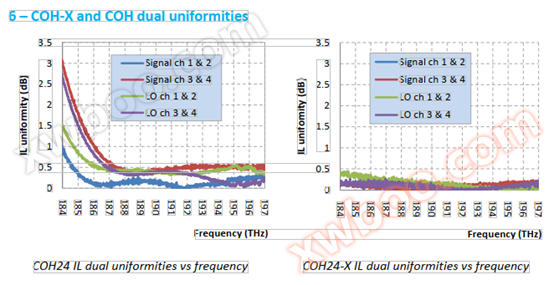

Die obigen Grafiken vergleichen die doppelten Uniformitäten, einen Schlüsselparameter der 90° optischen

Hybride, für den SignalandLO eines Standardhybriden (COH) und einer neuen Generation

(COH-X). Wir können deutlich sehen, dass COH-X eine viel bessere doppelte Uniformität aufweist.

über einen breiteren Bereich.

7 – Phase

Tuning-Option

Die 90°-Phasenverschiebung der Hybriden hängt von

leicht auf der Wellenlänge. Zum Beispiel steigt es um etwa 2° bis 3° über die

C-Band. Das heißt, wenn bei 191THz die Phasenverschiebung 88,5° beträgt, wird es

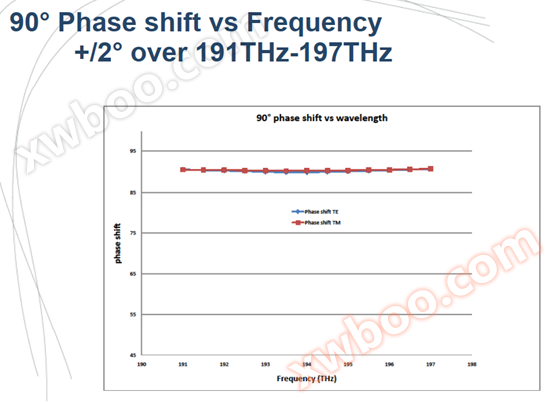

ca. 91,5° bei 197THz (siehe nächster Absatz für einige typische Messungen).

Für einige

Anwendungen kann es nützlich sein, eine sehr präzise 90 ° Phasenverschiebung zu haben

die Wellenlänge, bei der Sie arbeiten. Das ist, was die Phasenabstimmbarkeitsoption auf

COH-X ermöglicht. Mit dieser Option können zwei Spannungen (V1 und V2) zwischen 0V und 4V

auf thehybrid angewendet werden. Man wird die Phasenverschiebung erhöhen, wenn thesecond eine

wird es verringern. Daher kann für jede Wellenlänge im OWR die Phasenverschiebung

genau gleich 90° eingestellt.

Unten sind

die Verpackung eines COH24-X mit der Phasetuning-Option und einer typischen

Messung der Phasenverschiebung gegenüber Spannung für ein COH24-X-Gerät:

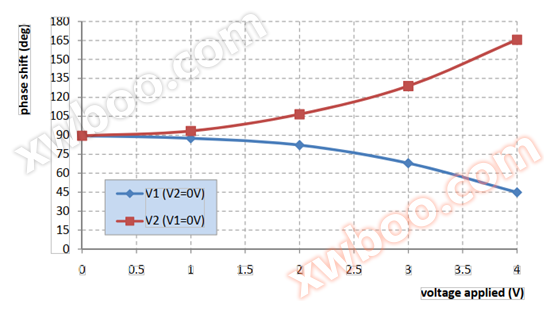

Grafik:

Phase vs. Spannung für einen COH24-X mit Phaseneinstellungsoption
